嘉兴台 多机位远程自动化集中控制


Gension(杰讯)多机位远程自动化集中控制系统是以现实节目录制无人化和自动化为目标的多机位画面运动拍摄方案,可在录制现场无人条件下,远程对多个摄像机进行精准稳定的集中运动控制,从而对节目进行录制,可提供精确稳定的VR/AR/XR虚拟数据跟踪,广泛用于新闻、访谈、会议、综艺、时事、虚拟演播室等节目录制。

Gension(杰讯)作为专业承托设备国产品牌,一直以“高新技术、创新设计、缔造杰讯精品”为宗旨,此次配合嘉兴市广播电视集团融媒体中心,Gension(杰讯)提供了二机位智能自动化机器人系统进行拍摄使用,系统应用特点详细介绍如下:

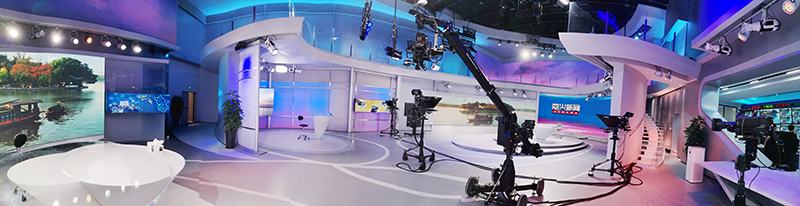

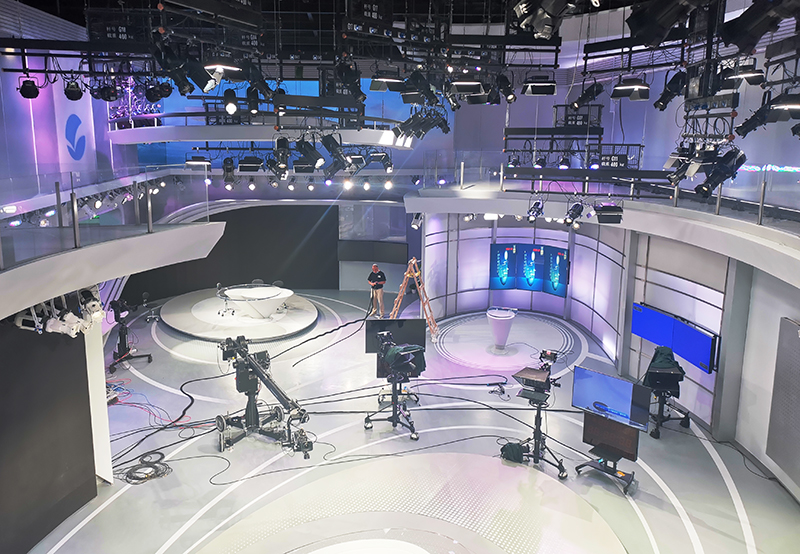

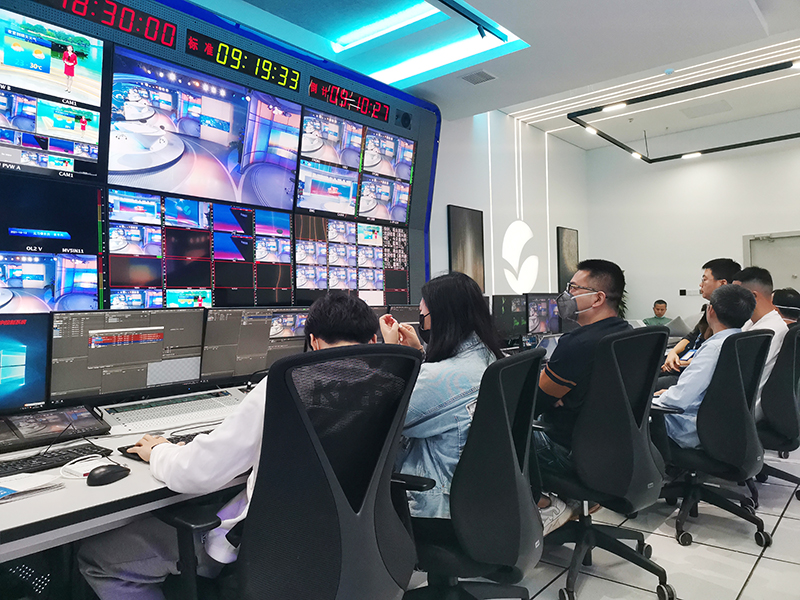

嘉兴市广播电视集团融媒体中心大楼,位于一楼的融媒体演播中心,面积约500多平米,分为播报区、访谈区、新媒体直播区等多个区域,总体空间布局犹如一颗明媚的珍珠浮出南湖水面,发散着一圈圈涟漪,寓意红船精神从这里出发向世界传播。

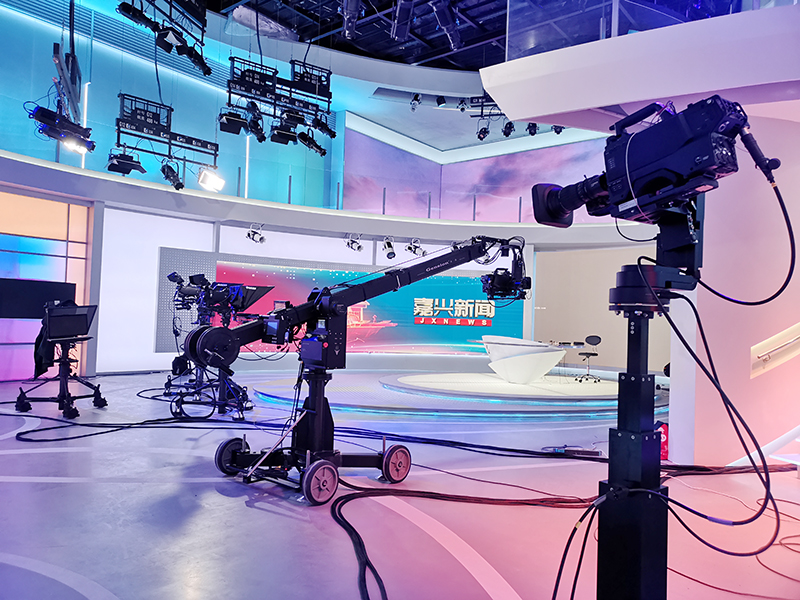

演播中心集成广电物联网互联网人工智能技术,配备了Gension(杰讯)Antelope(羚羊)自动化虚拟跟踪摄像摇臂机器人与Giraffe(长颈鹿)自动化虚拟云台升降机器人,实现无人看守智能化拍摄,并运用了Gension(杰讯)人体跟拍系统,可自动识别跟踪主持人运动,使节目录制更灵活有亮点。

一、无人看守智能化拍摄

机位一:Antelope(羚羊)摇臂机器人
Antelope(羚羊)为重要的机位,预设摇移轨迹,实现节目的标准化、自动化录制;配合AI智能人体识别跟拍系统,使云台自动跟踪拍摄行走的主持人。该机位可同时覆盖多景区录制,并匹配快速定位功能实现高效录制。

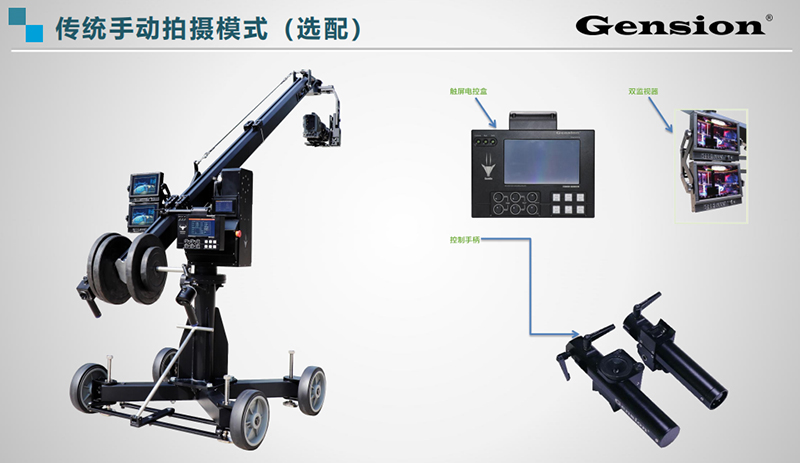

Antelope(羚羊)可配置两套系统,一套通过操作面板远程遥控拍摄或程序化自动拍摄;另一套系统为传统手柄式手动操作模式。只需脱开俯仰及水平锁即可将机器人切换为传统手动操作,满足节目自由化、紧急化录制,手动功能的增设让机器人在使用上有主有备,增加了安全性。

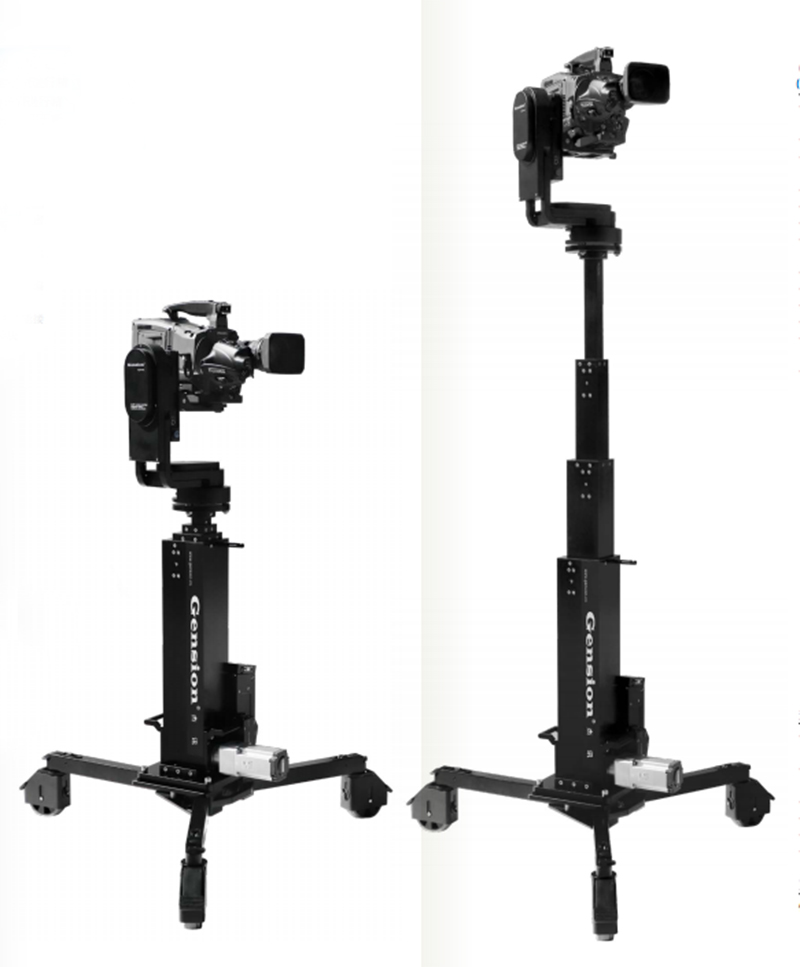

机位二:Giraffe(长颈鹿)升降机器人
Giraffe(长颈鹿)作为另一个自动化拍摄机位,配有升降立柱,镜头升降范围在1.35米至2.18米。可通过面板实时对该机位进行升降,云台和镜头的控制;云台承重25公斤,可匹配传统题词器,并配有静音电机;可配合AI智能人体识别跟拍系统,使云台自动跟踪拍摄行走的主持人;可适配全伺服各种佳能、富士能镜头。

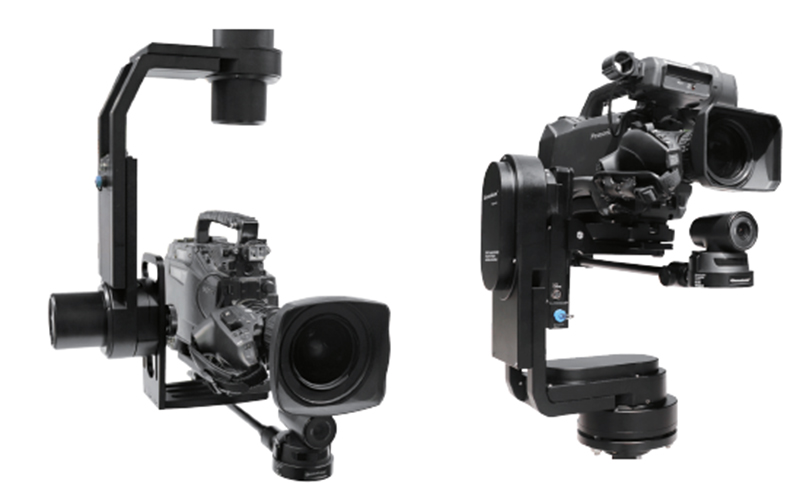

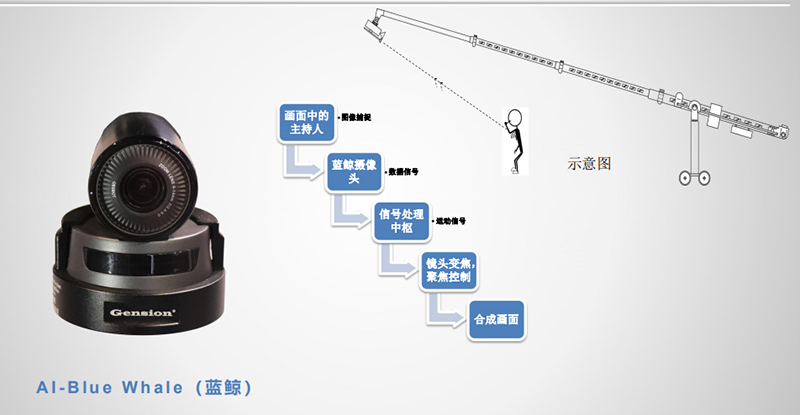

AI-Blue Whale(蓝鲸)人体识别跟拍系统

AI-Blue Whale(蓝鲸)作为智能拍摄模块,是一款基于图像识别的人工智能跟踪拍摄系统。一键操作启用对人体特征进行捕捉,完成对目标主持人的自动跟拍,识别后主持人转身、起伏、移动,甚至多人干扰,均不会对目标人物在画面当中的位置产生干扰。云台受控于蓝鲸,大幅降低摄像师操作难度,模块化设计可配合Gension(杰讯)多款自动化机器人使用,即插即用,科技性强,有亮点。

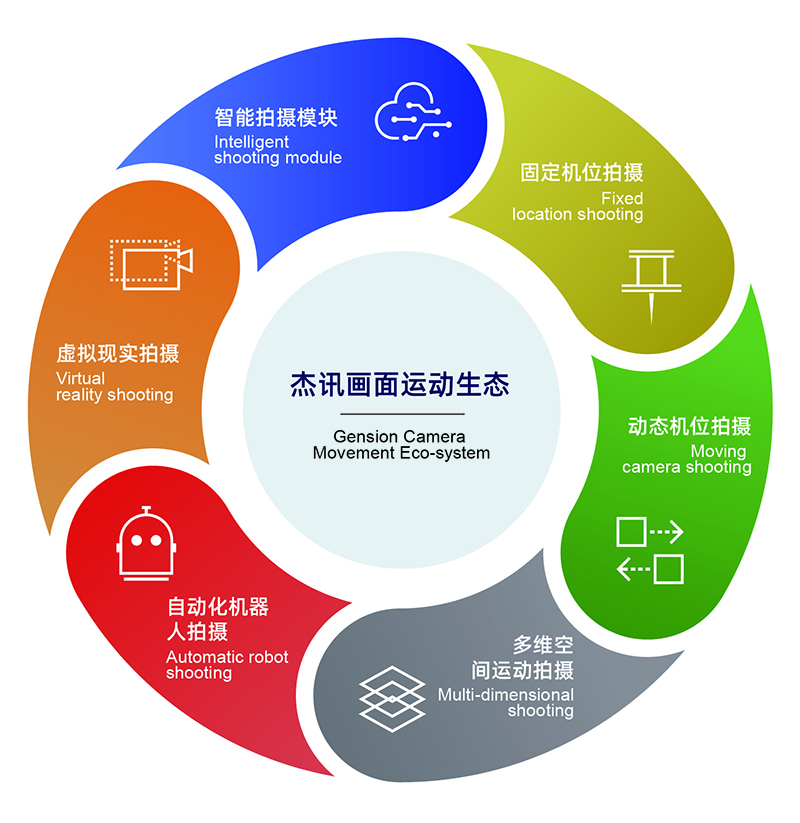

二、多机位画面整合,组成运动画面生态

Gension(杰讯)一直秉承“操作简单、安全可靠”的开发理念。遥控面板内置自主研发的工控系统体系,性能稳定,安全性高,触屏及物理按键组合式面板,操作反馈直接,可设置8个场景,各场景20个机位存储点,操作有两种拍摄模式:
远程遥控拍摄模式:通过面板远程对臂身/升降柱、云台、镜头和速度进行控制

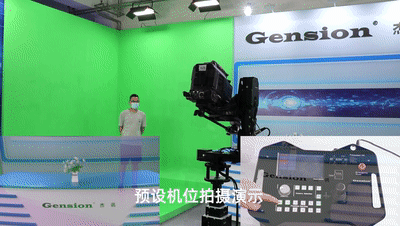

程序化自动拍摄模式:通过面板对臂身/升降柱、云台、镜头设置预置位生成轨迹;对多点轨迹可单点运动、单次连续运动或循环连续曲线运动三种摇移模式

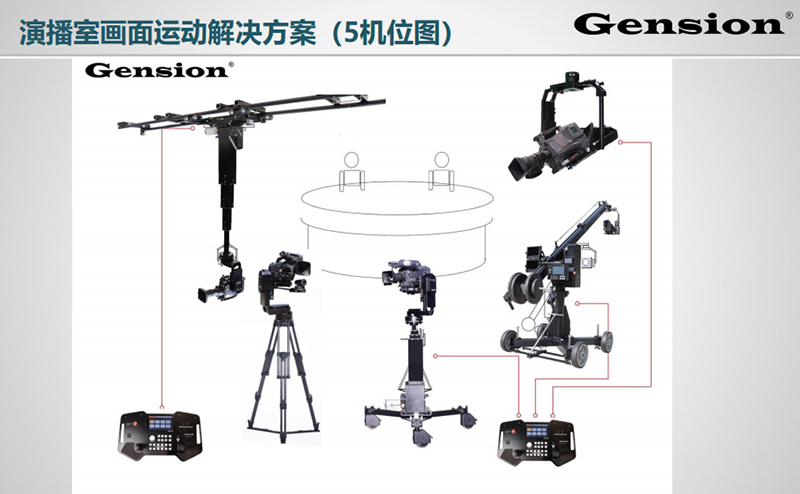

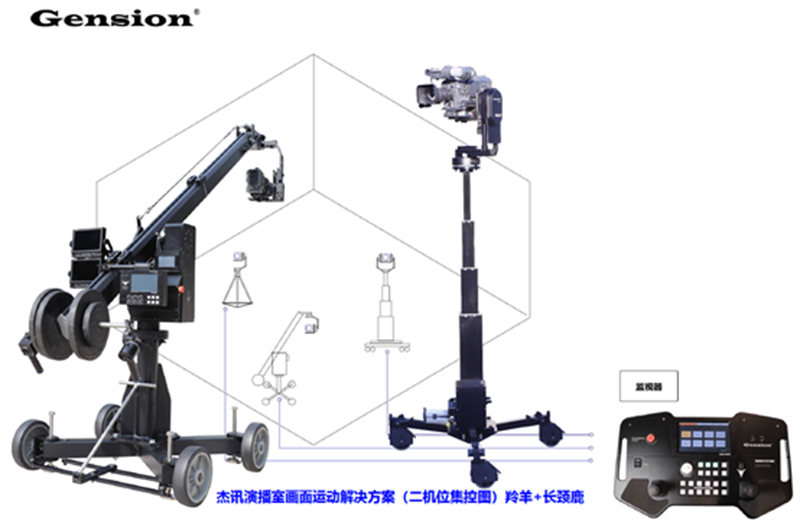

单一面板遥控集中控制多机位拍摄,组成运动画面生态,一个工位一个面板可控3个机位,各机位在独立的预设程序内运行,形成看守无人化智能拍摄。
多机位拍摄组合可根据节目类型、预算,自由组合Gension(杰讯)其他自动化设备。

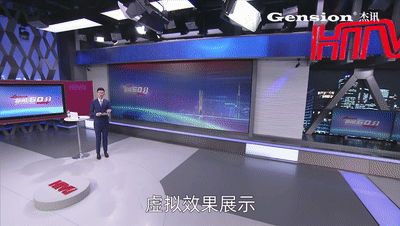

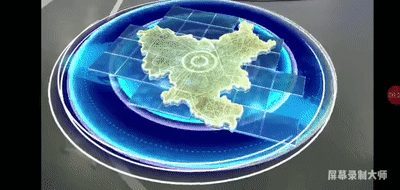

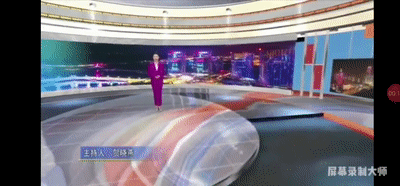

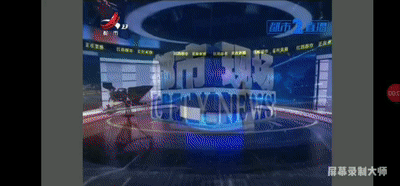

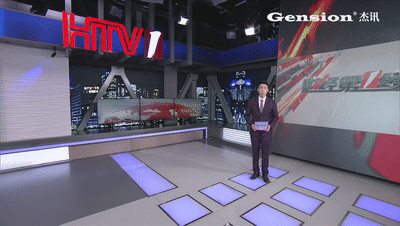

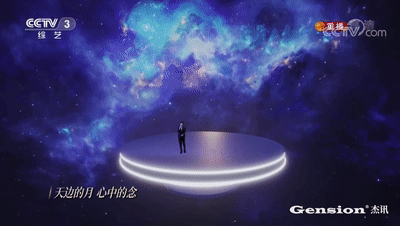

三、虚拟跟踪画面拍摄
Gension(杰讯)摇臂机器人、升降机器人和轨道机器人等均可配合各型号摄像机,一线连接ENG/EFP全伺服镜头,控制变焦、聚焦和同时读取镜头位置信息传给虚拟引擎使用,支持串口RS-422和以太网通信协议,虚拟跟踪数据传输采用Free-d协议,配合虚拟系统合成虚拟现实画面。Gension(杰讯)产品广泛的应用于广电、行业的VR、AR、MR、XR领域,和国内外多家虚拟软件都有良好的合作和案例。

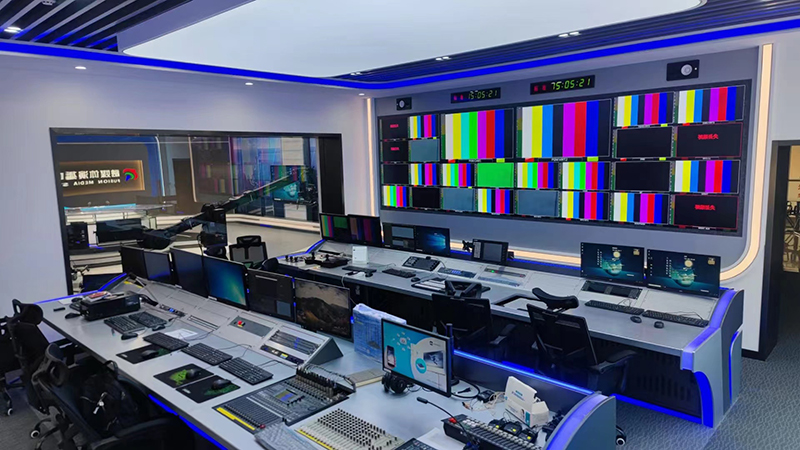

四、进入演播室整体集控系统

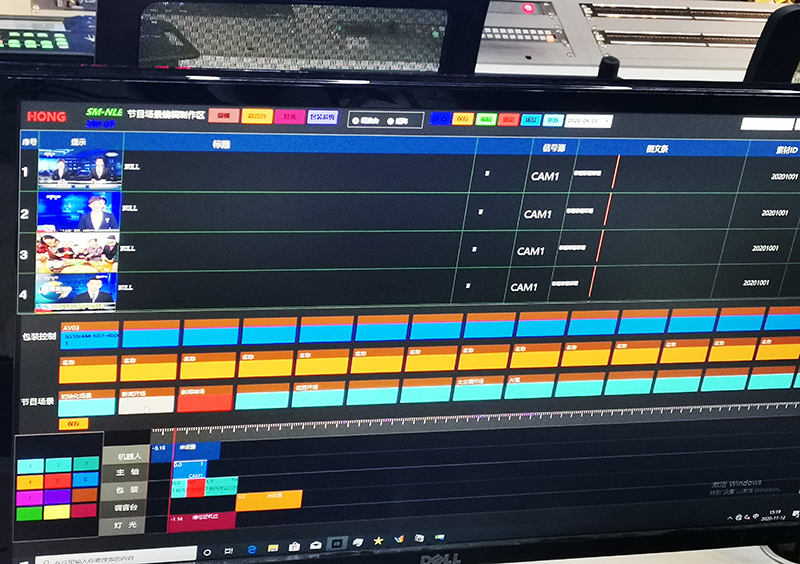

作为目前智能演播室,集控大大地方便了节目的制作流程,它把灯光、调音台、机器人、虚拟、在线包装等集中在一起控制,以时间先后触发形成一条时间线,达到简单智能的控制。Gension(杰讯)开放的以太网通信协议可被第三方集控软件控制,使机器人运动轨迹完美的柔入到集控的时间线上,成为集控内的一环,让现代演播室智能化、IP化。目前已有多个集控案例应用,与多个集控软件对接。


杰讯产品已参与众多知名节目制作,其服务团队拥有丰富的画面录制经验。杰讯旨在为影视行业提供摄像画面运动整体解决方案。



Gension(杰讯)感谢您一直以来的支持和关注!
